1、產品概述

SBW大功率補償式穩壓器是通過碳刷在銅柱上的移動來改變串接在主回路中補償電壓的大小和極性來達到穩壓目地的。由于碳刷的存在，在電網電壓波動頻繁，碳刷磨損較大，碳刷與銅柱間壓力減小或負載率較大等情況下碳刷與銅柱間會產生較大火花，時間一久就會發生燒壞機芯的故障，輕則穩壓器不穩壓重則可能會引起火災。

經統計發現SBW大功率補償式穩壓器大部分故障是由機芯燒壞引起的，少部分是馬達或傳動部分機械故障。基于此可利用我司的AVR系列穩壓器的電磁補償技術對SBW穩壓器進行改造升級，將SBW穩壓器內部的調壓部分（機芯）更換成我司的電磁調壓部件，保留原SBW穩壓器的機柜、補償變壓器、主開關、旁路開關、主回路輸入輸出部件、顯示控制部分，這樣的改造升級即可充分利用原穩壓器的大部分部件以節省投資（價格只有新機AVR穩壓器的一半左右），又可以將主要故障點更換掉，達到延長產品使用壽命，提高產品可靠性，提高經濟效益。

我司的電磁調壓部件可靠性高、抗干擾、過載能力強、使用維護方便（基本不用維護，不象SBW穩壓器要經常對機芯的碳刷和傳動機構進行保養），對改造升級部分我司可以保修1年。

我司可回收SBW穩壓器舊機或燒毀的機芯等。

適用范圍：工廠內大量使用的SBW大功率補償式穩壓器。

2、原理圖：

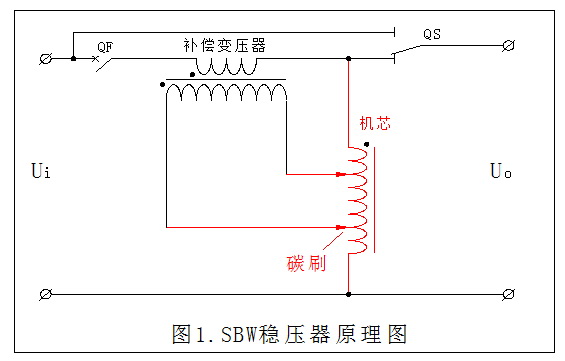

    2.1、SBW穩壓器原理圖：

 2.2、AVR穩壓器原理圖：

   注：a、改造升級為將圖1中紅色部分更換為圖2中藍色部分。

       b、改造升級即可以返廠改造升級也可以現場改造升級，現場改造升級不需要對原SBW穩壓器的輸入輸出電纜和機柜位置進行變動?，F(xiàn)場改造升級通常需停電24小時，所以在改造升級前需作好停電計劃。

       c、現場改造前我司需到現場測量機柜尺寸及查看機柜內部空間，以利于提前將改造部件在我司工廠內準備好，以減小現場裝配時間。
